VTT : comment choisir et remplacer le ressort de son amortisseur

Dans cet article je vous propose de nous intéresser aux ressorts de nos amortisseurs VTT et comment faire pour choisir un modèle aux bonnes dimensions ainsi qu’avec les caractéristiques adaptées à son poids. Nous allons donc parler longueur, course, et surtout tarage, avant de passer à l’installation proprement dite.



Pourquoi changer le ressort ?


Le réglage du sag est la première étape à tout bon setup. Mais qu’est-ce que le sag ? C’est tout simplement l’enfoncement de la suspension en position neutre, c’est à dire quand le rideur est sur le vélo, en position d’attaque. Pour l’amortisseur ou la fourche, c’est à partir de cette position que le travail va s’effectuer, dans un sens ou dans l’autre, selon que la roue rencontre une bosse, ou un trou.

Le réglage des suspensions est un vaste sujet, et je vous recommande si vous voulez en savoir plus d’aller faire un tour du côté de mes articles qui traitent ces points en détail :

Pour un amortisseur, le sag doit globalement se trouver entre 25 et 35% de la course de ce dernier.

Si cette valeur est dépassée, le vélo va avoir tendance à rider bas de l’arrière. Cela confère une très bonne traction en descente, mais la suspension ne travaille pas de manière optimale, et a tendance à talonner, c’est à dire arriver en fin de course, plus tôt qu’elle ne devrait, même avec beaucoup de compression. De plus, l’angle de chasse est modifié, et la géométrie du vélo évolue. Le ressenti n’est pas non plus terrible en dynamique avec une roue arrière au ressenti très mou sur laquelle il est difficile d’appuyer.

Si le sag est trop faible, alors la traction sera moins bonne, parce que la suspension bénéficiera de moins de débattement pour absorber les creux du terrain, et au contraire le débattement positif ne sera pas totalement utilisé pour absorber les bosses, chocs, réceptions, etc… On se retrouve avec une suspension trop dure, pas très confortable à rouler ni performante.



L’ajustabilité, point faible de l’amortisseur à ressort


Contrairement aux amortisseurs à air, pour lesquels le sag se règle très facilement avec une pompe haute pression en enlevant ou en rajoutant un peu d’air, il faut passer par la case magasin et changer le ressort pour les amortisseurs à ressort hélicoïdale. De plus, l’ajustement est beaucoup moins précis, les ressorts n’étant disponibles que par tranche de 25lbs minimum.

Je vous recommande d’ailleurs sur le sujet mon article qui revient sur l’engouement pour les amortisseurs à ressort et les problèmes qu’ils posent face aux modèles à air. Ils sont nombreux, et si vous rencontrez des difficultés à vous régler sur votre amortisseur à ressort actuel je vous encourage vivement à consulter les points que j’aborde dans cet article.

Bref, pour revenir à nos moutons, nous allons donc voir ici comment calculer le tarage (ou spring rate en V.O dans le texte) qui définit ce qui correspond en langage courant à la “dureté” de la suspension. Celui-ci est à accorder avec votre poids et le type de suspension de votre VTT, et comme on ajouterait un peu d’air dans un modèle à ressort à air, on utilise un tarage supérieur sur un ressort hélicoïdale.



Comment choisir le bon ressort


Les caractéristiques principales d’un ressort sont données grâce à deux nombres, par exemple 300×3.5. Le premier correspond au tarage, que nous venons d’évoquer, en livres. C’est la force à exercer pour compresser le ressort d’un pouce, et c’est cette valeur qui va augmenter ou diminuer selon que vous vouliez diminuer ou augmenter le sag. Le second correspond à la course de l’amortisseur, en pouces. C’est simple, elle doit rester la même pour un amortisseur donné.

Depuis quelques années et l’apparition du format metric, cette lecture se complique un peu, puisque les dimensions d’un amortisseur peuvent être données en pouce s’il est au standard impérial, ou en millimètres s’il est au format métrique avec possible montage trunnion. Par exemple, un amortisseur en 230×65 est au format métrique, ce qui donne une course de 65mm ou 2.56″. Certaines marques proposent également leurs ressorts au format métrique, pour d’autres il faut convertir.



Course

Si la course exacte n’est pas disponible ou si vous achetez un nouvel amortisseur sans ressort et que vous cherchez le plus adapté, la règle générale est que la course ne doit jamais être inférieure à celle de votre amortisseur, sinon vous risquez le coil bind sur lequel je reviens un peu plus loin. Vous pouvez en revanche utiliser un ressort plus grand tant qu’il passe sur l’amortisseur, c’est pour cette raison que le filetage de la molette de preload court sur une zone assez étendue du corps de l’amortisseur. Evidemment, pour gagner en poids, une course aussi proche que possible de celle de votre amortisseur est préférable.

Même si cette valeur peut varier à la hausse ou à la baisse selon les marques, modèles et matériaux utilisés, plus la course augmente, plus la longueur totale du ressort augmente également. Pour une course d’amortisseur donnée vous ne devriez donc pas avoir de problème en choisissant un ressort à course identique ou légèrement supérieure.



Tarage

Alors comment calculer le meilleur tarage ? Comme pour un ressort à air, il faut au final que l’on atteigne le sag désiré. Rien ne remplace donc le test de visu avec le rider en position d’attaque sur le vélo. Cela dit, de nombreux calculateurs existent pour se faire une idée avant l’achat, comme celui de TFTuned ou de Fox. Ils peuvent être utiles si par exemple vous venez de recevoir un nouveau vélo et que le sag avec l’amortisseur en place est complètement à côté de la plaque. Si par contre vous n’avez qu’une petite correction à effectuer, il y a de fortes chances pour que le ressort directement au-dessus ou en-dessous de ce que vous avez actuellement convienne.

Il faut noter que le tarage optimal pour un rideur donné sur un vélo donné peut être totalement différent sur une autre machine. D’une part, la cinématique de la suspension arrière et sa progressivité entrent en jeu étant donné qu’il est impossible, contrairement à un modèle à air, d’ajuster la courbe d’amortissement d’un amortisseur à ressort commun. Mais surtout, et c’est le cas également pour la pression d’un amortisseur à air, c’est le ratio débattement/course qui va déterminer la force exercée sur le ressort, et ce ratio diffère selon les choix adoptés par les concepteurs de cadres, même pour un débattement donné.

C’est pour cette raison qu’un vélo de descente qui utilise un amortisseur de grande taille avec une longue course peut pour rideur donné utiliser un ressort de 300lbs tandis qu’un vélo d’enduro avec un amortisseur beaucoup plus petit mais un débattement pas si éloigné peut nécessiter un tarage de 600lbs.

Enfin, si beaucoup de ressorts sont disponibles par incrément de 25 livres (environ 10kg), d’autres se limitent à un incrément de 50 livres.



Matériau

Trois conceptions sont relativement communes en termes de ressorts destinés à un amortisseur VTT.

Le premier est le ressort acier classique. Peu cher, on le reconnait facilement au nombre élevé de spires qu’il comporte. C’est cependant le plus lourd.

Le second est une version acier allégée, souvent dénommée LS ou “Light Steel” (SLS ou “Super Light Steel” chez Fox). C’est une mouture plus légère, qui comporte moins de spires, mais voit son prix bondir en conséquence.

Enfin, le moyen historique de réduire le poids de son ressort est de passer au titane. Aujourd’hui, la plupart des marques de suspensions préfèrent proposer une version LS de leurs ressorts, et le titane est principalement une affaire de marques tierces. Ce qui sans transition nous amène au dernier point de cette partie, la compatibilité entre marques.



Marque

Le problème du côté de la compatibilité entre marques est celui du diamètre interne du ressort qui doit être ajusté au diamètre du corps de l’amortisseur. C’est un point problématique dans le sens où chaque marque va spécifier sa gamme ou un subset de sa gamme de ressorts pour un amortisseur donné, tandis que nombreux sont ceux qui ont pu adapter le ressort d’une marque sur l’amortisseur d’une autre.

Si les diamètres sont souvent très proches et qu’il est en effet possible d’effectuer ce genre de métissage dans certains cas, rester sur une configuration de la même marque est un conseil que je rejoins. Même parfaitement adapté, il n’est pas rare de voir un ressort frotter contre le corps de son amortisseur, pour de nombreuses raisons différentes, et partir sur une solution tierce peut devenir un handicap au moment de contacter le SAV pour un problème réel.

Enfin, si vous optez pour un ressort third-party, en titane par exemple, vous devriez avoir des informations sur la compatibilité.



Installation


Pour installer votre nouveau ressort, il faut commencer par démonter l’amortisseur. Pour ce faire, vous allez le dévisser aux deux points d’ancrage. Il vous faudra la plupart du temps deux clés, une vis de fixation d’amortisseur étant souvent composée d’un axe dans lequel vient se visser celle qui vous permet de serrer.

Attention, si vous n’avez pas mis le vélo sur un pied, le triangle avant va plonger une fois le premier axe sorti. Attention aussi à ne pas perdre les rondelles à chaque œillet de l’amortisseur. Si vous avez un jeu sensible sur le vélo à ce niveau, c’est peut-être le moment de remplacer les buselures.

Une fois qu’on a sorti l’amortisseur, il faut desserrer la molette de preload à fond. Cela permet de faire remonter le ressort pour retirer l’anneau de blocage à l’autre bout. Une fois ce dernier sorti, on peut enlever l’ancien ressort et installer le nouveau, avant de remettre l’anneau en place. A noter que selon la configuration de votre amortisseur, certaines molettes d’ajustement peuvent devoir être vissées à fond si elles se trouvent sur le chemin pour sortir le ressort.

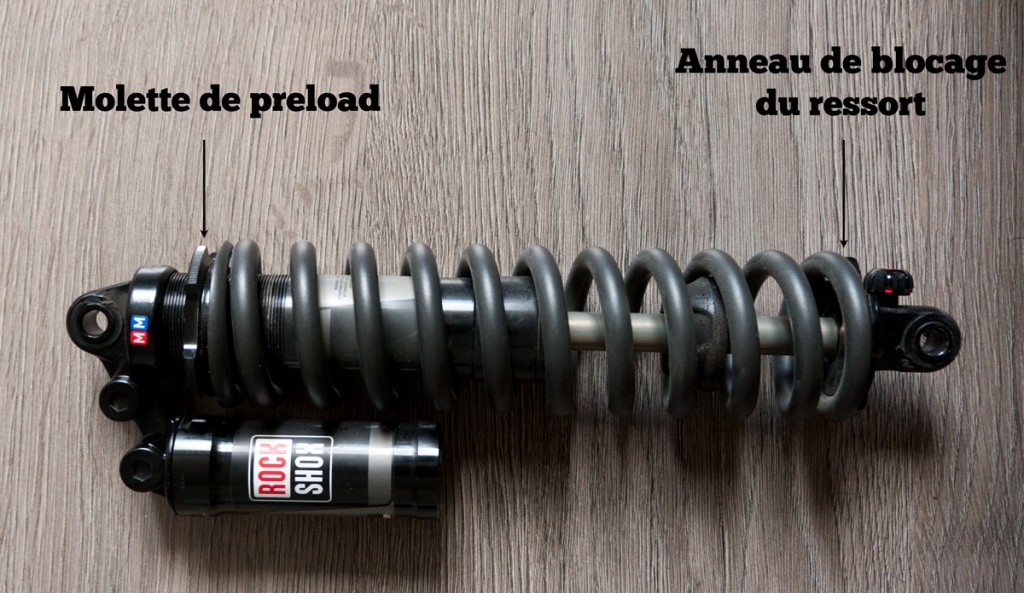

vtt amortisseur changement ressort vivid r2c
Dévisser la molette de preload à fond permet de faire sortir l’anneau de blocage pour retirer le ressort.



Ensuite on règle le preload : pas plus de 2 tours une fois le ressort en contact, sinon on risque le coil bind, c’est à dire la mise en contact des spires du ressort avant la fin de la course de l’amortisseur. Comme je l’explique dans mon article qui évoque le réglage du preload, ce réglage est souvent mal compris et son intérêt en réalité assez réduit : assurez vous simplement que le ressort soit bien maintenu.

Puis il ne reste plus qu’à remettre l’amortisseur en place. Le dernier axe peut être un peu difficile à insérer, parce qu’il faut aligner le point de montage et l’œillet, parfois en compressant très légèrement l’amortisseur.



Le mot de la fin


J’espère que cet article vous aura été utile pour choisir un ressort qui convient mieux à votre gabarit, ou tout simplement trouver le bon format pour un amortisseur acheté après l’acquisition initiale de votre machine. Un grand merci au passage à tous vos commentaires qui me permettent aujourd’hui, 2 janvier 2021, de mettre à jour l’article d’origine avec moult précisions supplémentaires.

Comme d’habitude, si ce guide vous a été utile et que vous êtes sur le point de faire des emplettes chez Alltricks, pour un nouveau ressort notamment, je vous encourage à utiliser mon lien affilié pour qu’une petite commission me soit versée sans que le prix ne change pour vous. A nouveau je tiens à vous remercier : vous êtes nombreux à le faire, ce qui me permet de continuer à améliorer la qualité du contenu sur le site semaine après semaine.



Pour aller plus loin :



Ce guide vous a été utile ? Faites-le savoir juste en-dessous dans les commentaires ou en suivant la page Facebook de Glisse Alpine.

Envie d’être tenu au courant de la publication des prochains ? Inscrivez-vous à la newsletter.

Besoin de plus d’informations ? Posez-moi vos questions dans les commentaires !




Besoin de conseils pour choisir les meilleurs pneus ?

VTT-tout-savoir-pour-choisir-ses-pneus-400



Dans ce guide gratuit d'une dizaine de pages, je vous explique comment déchiffrer l'offre actuelle et choisir les meilleurs pneus VTT pour votre pratique.

Gomme, carcasse ou encore dessin n'auront plus de secret pour vous, et une sélection des grands classiques du pneu de vélo de montagne vous permettra de partir sur des bases sûres !




A la une en ce moment

Sébastien

Papa de Glisse Alpine et homme à tout faire depuis 2016. Rideur. Editeur. Photographe. Développeur. SysAdmin. Web Perf. SEO. Marketing. Café.

icone facebook icone twitter icone rss icone youtube

18 commentaires sur “VTT : comment choisir et remplacer le ressort de son amortisseur

  • 6 août 2020 à 21 h 40 min
    Permalien

    Si on a une course sur l’amortisseur de 65mm (~2.55 inch) faut-il prendre un ressort de 2.5 ou 3 inch ?
    Merci !

    Répondre
    • 15 août 2020 à 15 h 15 min
      Permalien

      Salut Romain,

      Il faut trouver plus adapté que ça. Tu as quoi comme amortisseur ? Fox comme RS ont des refs pour cette taille, chez le premier tu as du 2.55in, chez le second tu as la taille métrique qui correspond soit une course de 65mm.

      Répondre
  • 8 novembre 2020 à 21 h 51 min
    Permalien

    salut, mon ressort “flotte” dans l’amortisseur une fois les 2 tours réalisés. C’est pourtant un ressort FOX pour un amortisseur FOX, donc pas de bagues d’adaptation requises ???

    Répondre
    • 9 novembre 2020 à 13 h 39 min
      Permalien

      Salut Antoine,

      A partir d’où est-ce que tu comptes ces deux tours ?

      Ton point de référence doit être quand la molette de preload vient en contact avec le ressort et que tu sens qu’elle ne tourne plus dans le vide, à ce moment le ressort ne doit déjà plus flotter librement ou avoir de jeu dans sa longueur, tout au plus tu peux le sentir avoir un peu de jeu latéral. Le maximum de deux tours que tu ajoutes à partir de ce point permet de le verrouiller en le mettant légèrement en contrainte.

      Après selon les amortisseurs il est possible que tu aies toujours un petit jeu latéral du ressort même une fois réglé.

      Répondre
  • 1 décembre 2020 à 10 h 06 min
    Permalien

    bonjour j’ai un dhx2 en 210 x 50
    le ressort est un 500 x 2,35

    je suis obligé d’énormément serrer la pre contrainte pour avoir un SAG correct

    est ce possible de changer le ressort pour avoir une course plus longue ? merci

    Répondre
    • 1 décembre 2020 à 18 h 53 min
      Permalien

      Salut Stumpevo,

      Tu peux garder la même course et augmenter le tarage, les ressorts Fox classiques (noirs) sont dispos jusqu’à 600lbs/in en 2.35″.

      Si ce n’est pas suffisant tu peux monter un ressort légèrement plus grand, ou plus petit. La règle générale est que tu peux avoir un ressort plus grand tant qu’il passe physiquement sur l’amortisseur en longueur, mais sa course ne doit jamais être inférieure à celle de l’amortisseur (sinon c’est le coil bind).

      Dans le premier cas les 2.55″ montent à 700lbs/in. Dans le second tu peux partir sur un ressort en 2.3″ (58mm) vu que ça reste supérieur à la course de ton amortisseur (50mm), et là tu peux aller jusqu’à 800lbs/in.

      Fox a plusieurs tableaux de compatibilité qui détaillent les différentes configurations et que tu peux retrouver ici.

      Répondre
  • 29 décembre 2020 à 8 h 39 min
    Permalien

    Bonjour alors j’achète un amortisseur jade x en trunion donc en 185/55 entraxe/ course donc je dois prendre quelle taille pour mon ressort merci de me répondre

    Répondre
    • 29 décembre 2020 à 21 h 11 min
      Permalien

      Salut Titouan,

      Tu comptes partir sur le ressort léger (LS) ou le classique ? Pour ton modèle il te faut pas moins de 2.25″ de course, ce qui correspond à 57.5 mm et reste supérieur à la course de ton amortisseur. Cette taille est dispo sur le ressort classique mais pas sur la version LS où il te faudra à priori opter pour le 2.5″ (63.5 mm) qui semble être l’une des deux seules courses disponibles avec le 3″.

      Répondre
  • 9 mars 2021 à 11 h 59 min
    Permalien

    Bonjour,
    J’ai changé mon ressort d’amortisseur récemment que mon rockshox vivid r2c, pour un ressort du même modèle donc adapté, mais une fois le ressort en place il y a un léger jeu de gauche à droite et donc ça fait un bruit énorme quand je descend des escaliers ou autre… Comment puis-je arranger ça ?
    Merci d’avance

    Répondre
    • 9 mars 2021 à 19 h 56 min
      Permalien

      Salut Yohan,

      Tu es sûr que le bruit vient de là ? Tu as suffisamment de preload ? Le ressort est droit si tu le fais rouler sur une surface plane ?

      J’avais le même petit jeu latéral sur mon Vivid (qui me sert maintenant de presse-papier) et malgré la palanquée de problèmes et autres performances déplorables rencontrées avec cet amorto je n’ai jamais eu celui-ci.

      Répondre
  • 23 avril 2021 à 17 h 43 min
    Permalien

    Salut, j aimerais changer le ressort de mon dh car il commence a etre vieu. Il est noté dessu 550×2.75 est ce que cela veux dire que le tarage est de 550ibs? ça me semble élever car je suis tres leger et il me semble deja fort mou. Par exemple cher ohlins je n ai pas trouver de ressort au dessu de 550ibs… est ce normal ou suis-je a coter de la plaque??

    Répondre
    • 25 avril 2021 à 18 h 43 min
      Permalien

      Salut Come,

      Oui, c’est bien le tarage, le 2.75 correspond lui à la course.

      Je te conseille de rentrer ton poids et les caractéristiques de ton amorto dans un calculateur pour voir ce qu’il te conseille comme tarage. Je ne l’ai jamais constaté directement mais souvent entendu que le tarage effectif des ressorts pouvait pas mal baisser au fil du temps et des utilisations, du coup ce n’est peut-être plus un vrai 550 que tu as. Accessoirement, ce qui pour le coup a été démontré à maintes reprises, c’est que le tarage effectif en sortie d’usine pouvait lui aussi varier grandement, jusqu’à avoir des ressorts donnés par exemple à 550lbs/in qui sont plus souples que des 500lbs/in. Donc l’un dans l’autre il est possible que tu sois loin des 550lbs/in…

      La deuxième chose que je peux te conseiller c’est de trouver la course exacte de ton amortisseur pour te baser sur celle-ci plutôt que celle du ressort. Il est possible que ton amortisseur ait une course de 2.65 et non 2.75, ce qui pour rester chez Ohlins que tu cites t’ouvres la voie à des ressorts qui montent à 708lbs/in via un ressort de 2.65″ plutôt que 3″.

      Répondre
  • 12 août 2021 à 23 h 40 min
    Permalien

    Bonjour je viens d’avoir mon nouveau vélo qui est un commencal clash signature 2021 en xl et l’ancien proprio avait changer le ressort de l’amour qui est un dhx2 Factory donc en 550×2.65 en 450×2.65 et donc ma question est est-ce que je peut mettre un 650×2.65 sachant que je pèse 90 kl ?
    Merci d’avance

    Répondre
    • 14 août 2021 à 10 h 58 min
      Permalien

      Salut Romain,

      Techniquement tu peux, mais en faisant un calcul rapide avec les outils dont j’ai parlé dans l’article et en prenant une course de 65mm, un débattement de 170mm et un poids de 100kg équipé, il semblerait que la zone pour être autour de 30% de sag se situe davantage dans les 450-500lbs de tarage.

      A voir selon ton ressenti avec le 450 actuel et comment le vélo se comporte vis à vis de la cinématique s’il faut que tu passes à un ressort plus dur, mais passer de 450 à 650 est quand même un très gros saut.

      Répondre
  • 29 novembre 2021 à 13 h 18 min
    Permalien

    Bonjour,

    J’ai un cas particulier et votre avis m’intéresse svp
    je souhaiterais sur mon Foxy 29 installer un ressort MRP progressif. La géo du Foxy étant linéaire…

    Bref actuellement, j’ai un Superdeluxe RCT, 205 x 62,5 mm avec le ressort rockshox 70(400) X 57.5-65MM
    Le MRP que je souhaite est un 400+ lbs :
    Longueur du ressort : 129 mm (+/- 2,5 mm)
    Flexibilité : 400 – 450 lbs/pouce (pour 51 – 60 mm de débattement) / 400 – 475 lbs/pouce (pour 63 – 65 mm de débattement)

    Si j’ai bien compris le ressort faisant plus de 62.5 mm ( longueur de tige ) bien que le MRP sera plus petit que le rockshox 151 mm comme le MRP fait 129mm donc > que les 62.5mm de la tige.

    Grâce aux entretoise de 2x 4mm la taille finale sera Inférieure de 14mm par rapport au ressort rockshox mais cela devrai fonctionner ?

    Répondre
    • 30 novembre 2021 à 13 h 41 min
      Permalien

      Salut Gouvy,

      Deux points à considérer : la course pour éviter le coil bind (les spires du ressort qui se touchent parce qu’il est trop compressé) et la longueur totale pour pouvoir installer physiquement le ressort sur l’amortisseur.

      Côté course tu es bon d’après ce que tu me dis, puisque le ressort MRP prend jusqu’à 65mm de course et ton amortisseur est un 62.5mm.

      Côté longueur il faudrait que tu mesures sur ton amortisseur la distance entre l’anneau de maintien d’un côté et le début du filetage de l’autre pour t’assurer que le collier qui maintient le ressort reste dans cette zone filetée une fois le nouveau ressort installé. Tu peux aussi mesurer à l’œil dans ta configuration actuelle si tu es bon en comptant ces 14mm en moins, la tolérance, et un peu de marge.

      Cela étant dit, je ne sais pas si tu l’as vu mais MRP propose un kit d’entretoises de 2x8mm spécifique pour les amortisseurs Rockshox dont le SuperDeluxe, ce qui t’amènerait à 145mm : https://mrpbike.com/products/coil-spring-spacer-kit

      Répondre
  • 19 janvier 2023 à 23 h 05 min
    Permalien

    Salut Sebastien,
    Je suis en train de bricoler un velo/trotinette électrique genre cadre de custom monté avec une jante fat moteur a l’arriere. Je prévois une selle type bobber poser sur l’arrière du cadre à 7 à 8 cm au dessus du pneu. Je souhaite y greffer une amortisseur pour gagner un peu de confort
    Que me conseille tu ?
