Comment régler ses freins VTT

Si certains réglages comme la garde ou le point de contact peuvent effrayer le pratiquant néophyte par leur nouveauté au moment du primo-accès à du matériel performant, d’autres comme la position du levier sur le cintre semblent triviaux et purement question de confort alors que, de manière paradoxale, ce n’est pas tout à fait le cas.

Je vous propose dans cet article de voir quels sont ces réglages, leur raison d’être et comment les ajuster de manière optimale tant indépendamment que de manière holistique. En effet, comme nous le verrons, ces différents paramètres sont liés les uns aux autres : on peut par exemple en déplaçant le point de contact s’octroyer une marge suffisante pour adopter une garde plus réduite sans devoir presser le levier contre le cintre en bout de course de celui-ci.

Bref, c’est parti pour un tour d’horizon qui lie ergonomie et performance dans le beau monde du freinage VTT.



Garde


La garde (ou reach) correspond à la distance entre le levier et le cintre quand le frein est au repos. Il permet de positionner ce levier correctement pour qu’il soit confortable à saisir quand on prend les freins. Mis à part de rares modèles d’entrée de gamme, la vaste majorité des freins VTT modernes performants permettent ce réglage adaptant le frein à différentes morphologies, soit via une clé six pans, soit une molette actionnable sans outil.

Le bon réglage théorique positionne le point d’appui sur le levier au niveau de l’articulation entre la phalange intermédiaire et la phalange distale, ce qui permet au moment de plier le doigt pour l’actionner de le caler confortablement au niveau de cette articulation tout en bénéficiant tant d’un bonne réserve de force que de dextérité. La dernière phalange “tombe” alors naturellement sur la partie plate du levier.

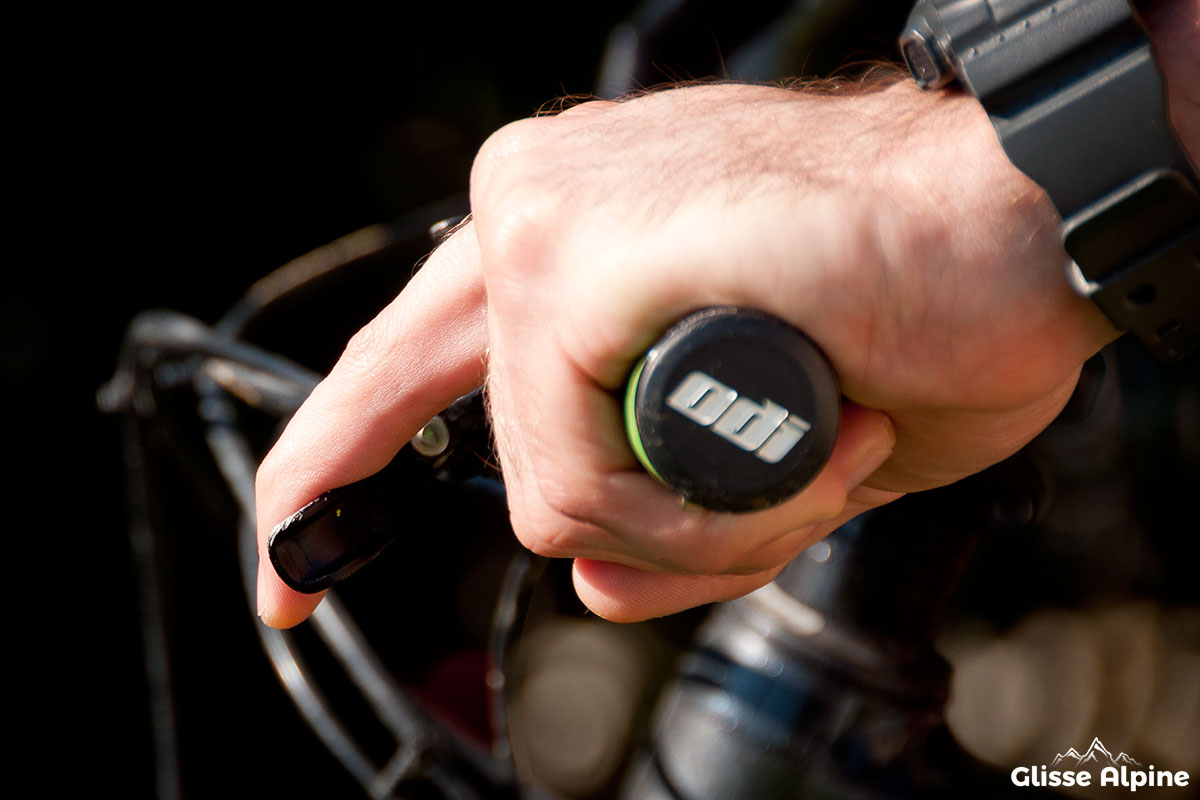

Réglage freins VTT - Garde

Comme souvent, il s’agit d’un point de départ qu’il est possible d’ajuster très finement pour arriver au réglage qui sied le plus à chacun. Avec un levier trop éloigné on perd en force et l’on ressent assez rapidement que le levier semble vouloir nous échapper. Un levier trop rapproché confère à l’inverse un toucher très en retrait qui pénalise la modulation.

Dans la vraie vie, le réglage de la garde, une fois encore très répandu contrairement à celui du point de contact, est parfois mis à contribution pour contourner bon nombre de problèmes annexes de manière temporaire ou sur le semi-long terme. Le cas typique est celui de l’usure des plaquettes non récupérée par une avancée des pistons suffisante ou un piston grippé. Augmenter la garde permet alors de ne pas finir avec le levier contre le cintre au bout de sa course, mais diminue largement le confort. C’est une rustine qui dépanne sur le moment, mais le problème doit évidemment être traité à la source aussi vite que possible.

Quand un frein ne dispose pas du réglage du point de contact, il est également commun d’ajuster légèrement la garde pour que ce point de contact à partir duquel on commencer à exercer une force plus ou moins importante tombe à l’endroit souhaité. A nouveau, ce n’est pas une solution idéale, mais elle peut être à considérer lors du réglage de ce paramètre.



Point de contact


Le point de contact correspond à la position du levier pour laquelle les plaquettes entrent en contact avec le disque. Il est ainsi possible de le rapprocher ou l’éloigner de la position dans laquelle le levier se trouve au repos. On bénéficie alors d’une course morte plus ou moins importante entre le moment où l’on saisit le levier et celui où le freinage débute

C’est un réglage très personnel, mais l’on tend généralement à préférer (c’est en tous cas un principe auquel j’adhère) un point de contact assez rapproché de la position au repos du levier, qui minimise la course morte. Les fabricants œuvrent en ce sens, avec des technologies comme ServoWave chez Shimano ou SwingLink chez SRAM qui grâce à une came font évoluer le ratio déterminant l’avancée des pistons selon la position du levier, réduisant la course morte puis offrant une fois les plaquettes en contact avec le disque une meilleure modulation associée à plus de puissance.

Bref, se régler de la sorte offre deux avantages. Le premier, c’est qu’il n’y a nul besoin de garder les freins engagés, à la limite du point de contact, car on sait que dès que l’on va commencer à presser le levier, le freinage effectif va débuter. Cela facilite à mon sens la propension à lâcher les freins dès que possible plutôt que toujours avoir un peu de frein actif. Le second, c’est que l’on freine avec le levier loin du cintre, ce donne la sensation d’avoir plus de puissance sous les doigts et évite encore une fois de tendre vers un levier qui arrive sur le cintre en bout de course. A nouveau, c’est un réglage assez personnel, certains aiment au contraire rouler avec ce levier proche du cintre.

Comme la garde, le point de contact peut être utilisé au-delà d’un principe “set and forget” pour par exemple rattraper l’usure des plaquettes. Sur le principe, c’est déplorable, car ce n’est pas son rôle initial, mais dans la vraie vie, c’est une solution bien meilleure qu’ajuster la garde car elle permet de garder le même ressenti et confort dans le levier.

Le point de contact est un réglage dont l’implémentation interne est bien plus complexe que celui de la garde, raison pour laquelle il n’est d’une part généralement disponible que sur les modèles assez haut de gamme, et d’autre part souffre d’une efficacité parfois très relative.



Position sur le cintre : inclinaison, éloignement


Après avoir considéré les réglages internes au levier, il est temps de voir comment positionner celui-ci sur le cintre. On dispose de deux axes sur lesquels agir : la position du bloc maître-cylindre/levier par rapport au bout du cintre, qui détermine l’angle formé par l’index par rapport à l’axe de la main, ainsi que sa rotation autour du cintre, qui détermine l’angle qu’il forme par rapport à l’horizontale.

L’écartement par rapport au bout du cintre est à nouveau modulable selon ses préférences, mais je peux vous livrer quelques considérations qui me semblent utiles pour tout au moins définir une position de départ.

Un bon réglage par défaut est de positionner le levier au repos de telle sorte que l’index forme un angle droit avec lui. Ce réglage a trois bénéfices. D’une part, il offre le meilleur avantage mécanique, puisque l’on actionne le levier perpendiculairement (tout du moins sur le début de la course, on pourra discuter des minutieux détails dans les commentaires). D’autre part, il tend à faire légèrement pivoter la main vers l’intérieur du cintre, ce qui facilite l’écartement des coudes et l’adoption d’une position agressive du haut du corps en descente. Enfin, la course du levier est ainsi libre de l’amener au cintre sans rencontrer vos autres appendices digitaux.

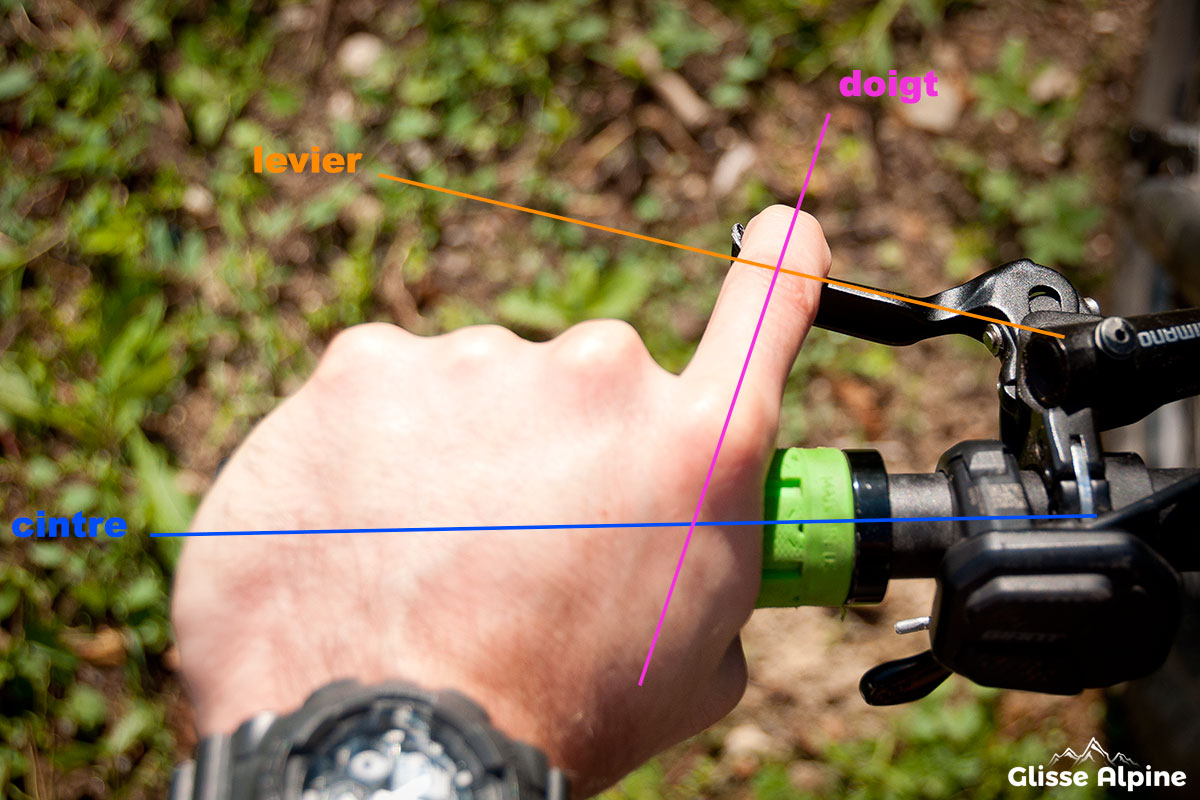

Réglage freins VTT - Ecartement

Bien entendu, la longueur du levier, le réglage de la garde, du point de contact, ou encore sa course effective sont autant de paramètres qui jouent dans l’ajustement précis de ce réglage.

L’inclinaison du bloc maître-cylindre/levier est toute aussi, voir plus importante encore. Il est courant de voir beaucoup de pratiquants très occasionnels, de débutants (mais pas que) adopter un angle très élevé par rapport à l’horizontale, avec des leviers qui pointent sérieusement vers le centre de la terre. Cette pratique n’est pas dénuée de sens, elle permet d’aligner les leviers avec les bras lorsque l’on est assis sur la selle, et ainsi ne pas devoir “casser” le poignet pour les saisir et freiner. Toutefois, puisque tout lecteur de Glisse Alpine ne trouve la joie que dans les descentes endiablées entre les sapins, l’approche que je recommande est bien entendu orientée vers les performances une fois que le vélo pointe le nez vers le bas.

Ainsi il est préférable de considérablement rapprocher les leviers de l’horizontale, afin de les aligner davantage avec une position agressive en descente. L’avantage prépondérant qu’offrent des leviers plus horizontaux est de positionner les poignets, et par extension le reste du bonhomme, davantage en ligne avec les forces exercées à chaque passage d’un obstacle, notamment quand la vitesse est élevée et/ou la pente forte, pour éviter toute tendance à passer par dessus le cintre et finir en OTB.

La différence de force que nous sommes capables d’opposer entre un poignet roulé vers l’avant pour saisir un levier trop bas, ou “cassé” vers l’arrière parce que l’on réceptionne par exemple un drop sans pente de réception, est immense. Il est ainsi bien plus avantageux d’avoir des leviers très horizontaux, tant qu’un vrai inconfort ne se manifeste pas, plutôt que très verticaux. Point bonus si vous avez lu cette phrase en pliant le poignet et en pressant l’autre main contre pour évaluer la véracité du début de ce paragraphe.

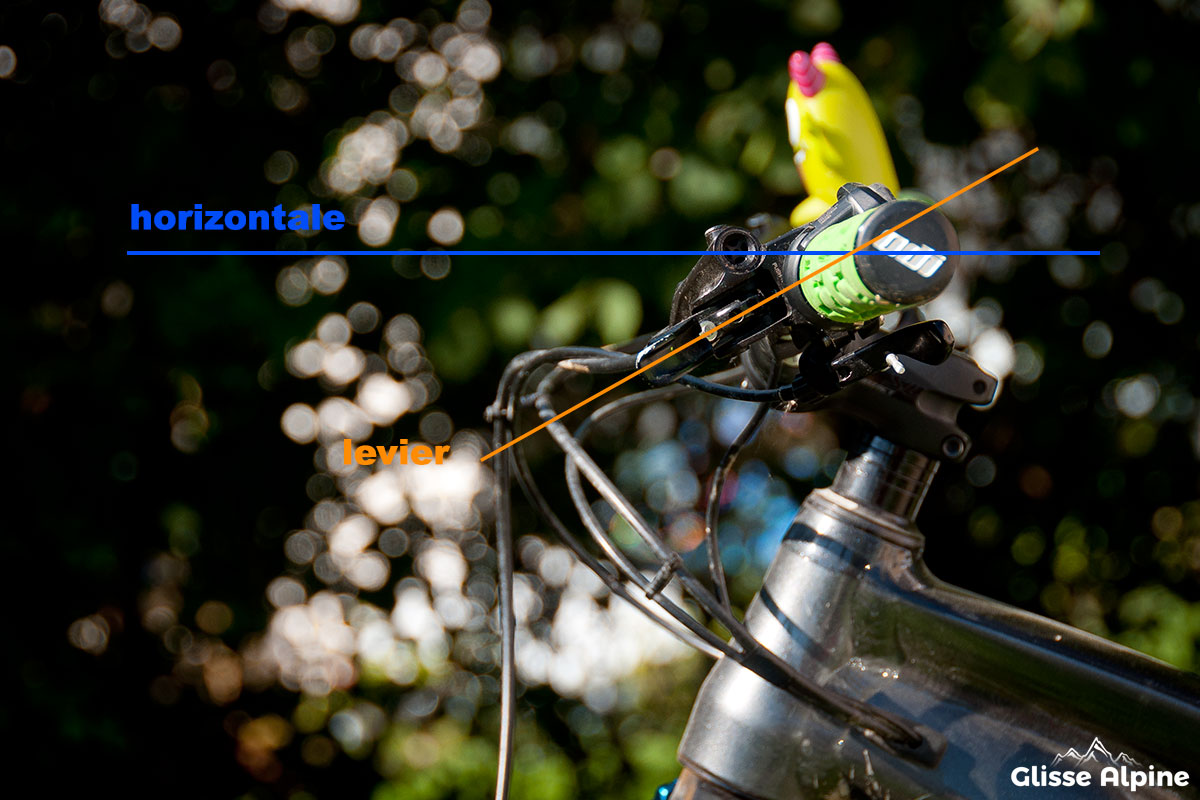

Réglage freins VTT - Angulation

Une fois n’est pas coutume, chacun a ses propres préférences entre chaque extrême. Certains pros sur le circuit DH roulent avec des leviers à quelques degrés de l’horizontale, ce qui peut avoir du sens sur des épreuves aux gradients infernaux mais s’avérera au jour le jour très inconfortable pour 99% d’entre nous. Il faut noter qu’avoir son index aligné avec la main est aussi très inconfortable, dans tous les cas le doigt “tombera” légèrement sur le levier.

Bref, le juste milieu est ici un réglage très personnel, mais relever ses leviers offre un vrai avantage que je vous encourage tout du moins à tester si vous faites partie de ceux qui roulent avec un réglage très vertical malgré des aspirations enduroristiques (!).



Ce qu’il faut retenir


Le nombre de réglages disponibles sur un levier de frein est réduit, mais s’ils peuvent sembler triviaux pour les rideurs confirmés, il me semblait important de revenir sur chacun d’entre eux afin de répondre aux interrogations de celles et ceux qui possèdent moins d’expérience dans le domaine de la bicyclette à crampons sur terrains hostiles.

Comme nous l’avons vu, si ces réglages sont en effet propres à chacun, ce n’est pas pour autant qu’ils ne suivent pas certains principes, dont la précédente énumération devrait vous permettre si nécessaire de mieux les ajuster.

Comme toujours, si vous souhaitez supporter Glisse Alpine pour augmenter son reach (!) par effet de levier (!) et supprimer tout frein (!) à son développement, vous pouvez lors d’une éventuelle prochaine commande sur Alltricks cliquer sur mon lien affilié pour que le site perçoive une petite commission sans que le prix n’augmente pour vous. Ce faisant vous contribuez à l’éloignement (!) de toute inclinaison (!) envers la publicité invasive, et ce malgré de récurrents contacts (!) d’annonceurs pour aller en ce sens.



Vous avez aimé cet article ? Faites-le savoir juste en-dessous dans les commentaires ou en suivant la page Facebook de Glisse Alpine.

Envie d’être tenu au courant de la publication des prochains ? Inscrivez-vous à la newsletter.

Besoin de plus d’informations ? Posez-moi vos questions dans les commentaires !
